Payvandlash nuqsonlarini aniqlashning yanada samarali usuli puls aks ettiruvchi ultratovushni aniqlash texnologiyasidan foydalanishdir. Asosan nuqson bor yoki yo'qligini aniqlash uchun A tipidagi displey (A skanerlash) ultratovushli detektor ishlatiladi. U ultratovushning aks ettirish xususiyatlaridan foydalanadi. Floresan ekranda vertikal koordinatalar aks aks sado diapazonini, gorizontal koordinata esa aks aks sadosining tarqalish vaqtini ifodalaydi. Buzuq ko'zgu to'lqinining amplitudasi va vaqtiga qarab nuqsonning o'lchami va joylashishini aniqlang. Bu ishlov beriladigan qismning yuzasida aks ettirish to'lqini, F - nuqson to'lqini va B - pastki ko'zgu to'lqini.

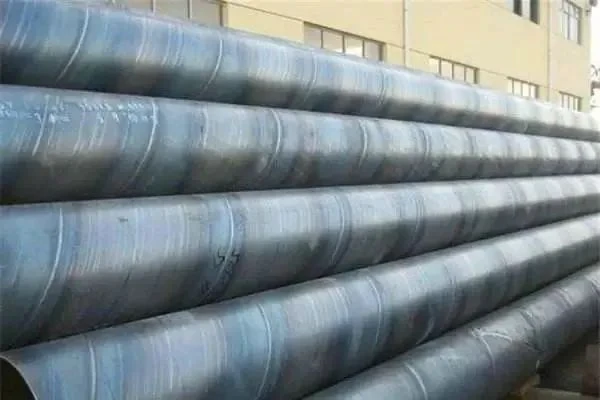

Avtomatik prob tizimi ultratovushli detektordan iborat. Butun tizim ultratovushli detektor, transport vositalari va payvand choklarini kuzatish agentliklaridan iborat. Ultrasonik detektor payvandlash tikuvini aniqlash uchun ishlatiladi. Bu erda aylana aylanasi bo'ylab taqsimlangan egilish zondlari payvand chokidagi teshiklar, yoriqlar, qoldiqlar, to'liq bo'lmagan chuqurlik va silliqlanmagan platformalar kabi nuqsonlarni aniqlash uchun ishlatiladi. Transport vositalari mobil uchun ishlatiladi. Po'lat quvurlar uchun sinov paytida po'lat quvur transport vositasiga joylashtiriladi va payvandlashni kuzatish tizimining pastki qismiga yuboriladi. Po'lat quvurni aylantirganda mashina oldinga siljiydi. Ushbu ikki harakat po'lat quvurning spiral harakati bilan birlashtirilgan.
Ideal holda, po'lat quvurning oziqlanishi va aylanishi qat'iy sinxronlashtirilishi kerak. Po'lat quvur chokining spiral burchagi o'zgarmagan bo'lsa, payvand choklari qat'iy ravishda aniqlash tizimining aniqlash oralig'ida bo'ladi. Payvand chokini kuzatish tizimi ultratovushli detektorning tashuvchisi bo'lib, u po'lat quvur chokining markazini kuzatish uchun ishlatiladi. Tekshiruvning aniqligi va ishonchliligini ta'minlash uchun ultratovushli prob tizimini payvandlashni kuzatish tizimiga o'rnatish kerak.
Buning o'rniga, rentgen nurlarini aniqlash texnologiyasi yuqoridagi aniqlash texnologiyasidan ko'ra ko'proq afzalliklarga ega. Rentgen uskunalari nafaqat turli xil payvandlash quvurlarining ko'rinmas payvandlash birikmalarini aniqlay oladi, balki "birinchi malaka darajasi" va "nol nuqsonlar" maqsadlariga erishish uchun samarali aniqlash usullarini ta'minlab, sinov natijalarini oqilona tahlil qiladi.
Shuning uchun odamlar ko'pincha sinov uchun rentgen apparatlaridan foydalanadilar. Payvandlash sifatini tekshirish uchun aniq ko'rinadigan istiqbolni shakllantirish uchun shaffof bo'lmagan materiallarga kirish uchun rentgen nuridan foydalanadi.
Vizual tekshirish orqali tekshirib bo'lmaydigan mahsulotlar uchun, ob'ektni ob'ektga zarar bermasdan kuzatish uchun o'lchangan ob'ektning ichki tuzilishini ko'rsatish uchun turli xil zichlikdagi materiallarga kirib borish uchun rentgen uskunasidan foydalaning. Ob'ekt ichidagi muammoli maydonni sinab ko'ring. Hozirgi vaqtda rentgen uskunasidan foydalangan holda tekshirish ob'ektlari asosan quyidagilarni o'z ichiga oladi: IC qadoqlashdagi nuqsonlarni tekshirish, yomon yoki ko'prik va jumboq, SMT lehim qo'shma tekshiruvi, turli ulangan kabellarda yuzaga kelishi mumkin bo'lgan tekshiruvlar va lehim materialining yaxlitligi.
