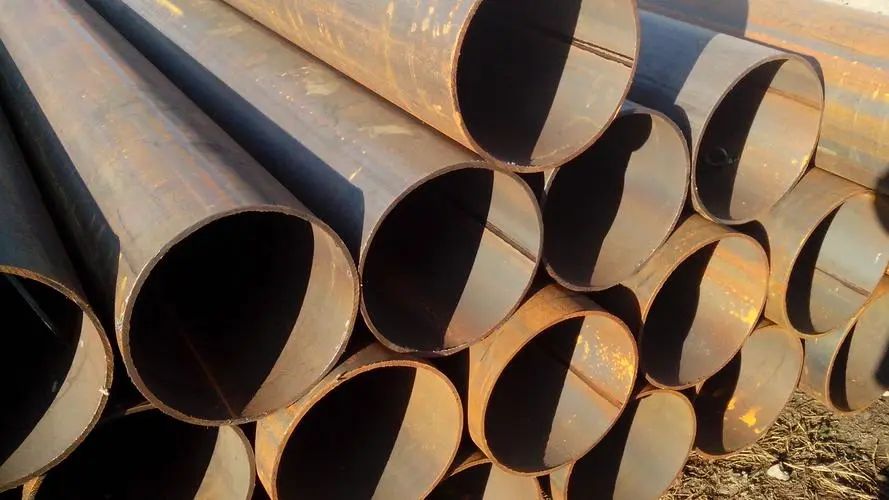

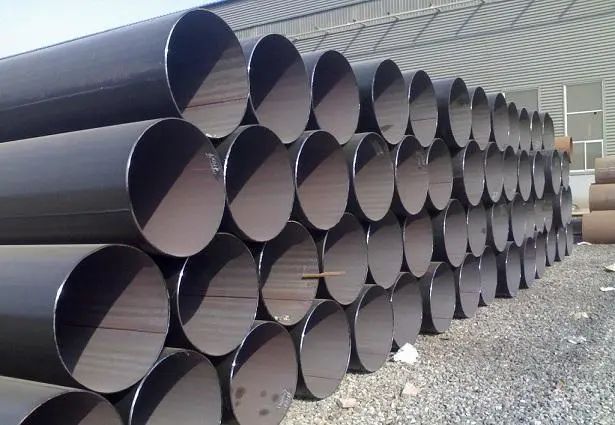

To'g'ridan-to'g'ri tikuvli payvandlangan quvur endi ko'plab sohalarda qo'llaniladi va keling, uni qanday ishlab chiqarilganini ko'rib chiqaylik.
1. Chelik plastinka probi: po'lat plitaning orqasida ko'milgan boshq payvandlangan katta diametrli quvur konnektori to'g'ri chiziqdir. Birinchidan, butun kengashning ultratovush tekshiruvini tekshiring.
2. Qirralarni frezalash: Plitaning kengligi, parallel parallel tomoni va yiv shakli talablarini qondirish uchun po'lat plastinkaning har ikki tomonida ikki tomonlama frezalashni amalga oshirish uchun frezalash mashinasidan foydalaning;
3. Oldindan bükme chekkasi: Kengashning chetini kavisli egrilikka ega bo'lish uchun chekka tugunni oldindan egish uchun oldindan bükme mashinasidan foydalaning;
4. qoliplash: JCO shakllantirish mashinasida yarim kavisli po'lat plastinka "J" ga bir necha marta bosildi, so'ngra po'lat plastinkaning ikkinchi yarmi "C" ga egildi va ochilish "O" shakli nihoyat shakllandi. .
5 Oldindan payvandlash: gazli payvandlash (MAG) uzluksiz payvandlash yordamida tekis tikuvli payvandlash po'lat quvurlarini tayyorlash;
6. Ichki payvandlash: bo'ylama ko'p simli ko'milgan boshq payvandlash (to'rt chiziqdan ko'p bo'lmagan) bilan tekis tikuvli po'lat quvurlar ichida payvandlangan.
7. Tashqi payvandlash: Tikilgan payvandlangan po'lat quvurni tashqi payvandlash uchun vertikal ko'p filamentli boshq manbai ishlatiladi.
8. Ultrasonik detektiv I: 100% to'g'ri tikuvlar trubkasi ichida va tashqarisida payvand choklari va choklarning ikkala tomonidagi metallni tekshiring;
9. X-ray Detective I: 100% rentgen sanoat televidenie payvandlash tikuv ma'lumotlar ichki va tashqi payvand choklarini tekshirish amalga oshirilishi mumkin. Ushbu tasvir ma'lumotlarini qayta ishlashni boshqarish tizimlaridan foydalanish aniqlashning sezgirligini ta'minlashi mumkin.
10. Diametrning kengayishi: Po'lat quvurning o'lchamini va aniqligini yaxshilash va po'lat quvurdagi stressning taqsimlanishini yaxshilash uchun ko'milgan boshq payvandlash to'g'ri tikuv po'lat quvurlarining to'liq uzunligi kengaytiriladi.
11. Suv bosimi sinovi: Diametri shishgandan keyin po'lat quvurlari po'lat quvur standart sinov bosimiga etib borishini ta'minlash uchun gidravlik sinov mashinasida birma-bir tekshiriladi. Mashina avtomatik yozish va saqlash funktsiyasiga ega.
12. Facking: po'lat quvurni tekshirish quvur liniyasining oxirigacha talab qilinadigan belgilarni qondirish uchun trubaning oxirida qayta ishlanadi.
13. Ultrasonik tekshiruv II: To'g'ri tikuv payvandlangan po'lat quvurning diametri kengayishi va suv bosimidan keyin yuzaga kelishi mumkin bo'lgan nuqsonlarni tekshirish uchun yana ultratovush tekshiruvi.
14.X-ray sinovi II: rentgen sanoat ekspertizasi va tube -end payvandlash tikuv membrana diametri kengaytirish va gidravlik sinov;
15. Naychaning uchida magnit kukunli sinov: Bu sinov naycha uchidagi nuqsonlarni aniqlash uchun;
