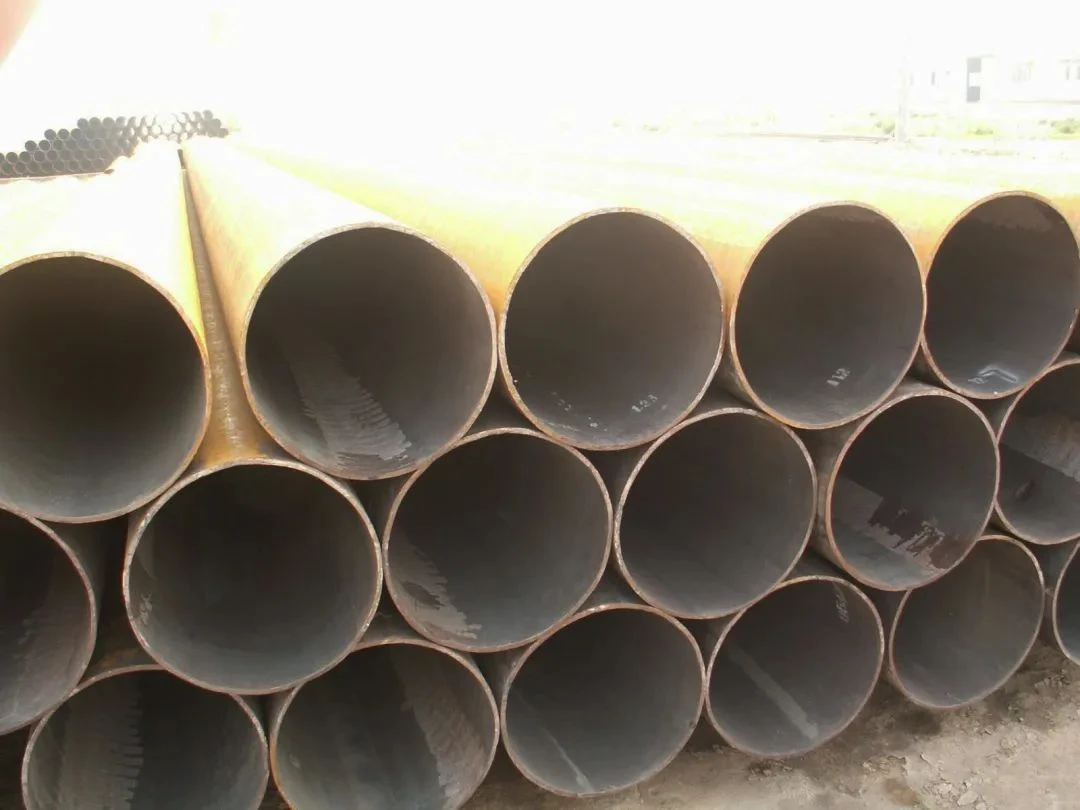

To'g'ridan-to'g'ri tikuvli po'lat quvur - payvandlash choklari va po'lat quvurlarning uzunlamasına parallel bo'lgan po'lat quvur. U odatda umumiy payvandlash po'lat quvurlariga, yupqa devor quvurlarini payvandlashga, transformator sovutish yog 'trubalariga va boshqalarga bo'linadi. To'g'ri po'lat quvurlarni ishlab chiqarish jarayoni oddiy, yuqori ishlab chiqarish samaradorligi, arzonligi va tez rivojlanishi. Spiral payvandlangan trubaning kuchi odatda tekis tikuvli po'lat quvurdan yuqori. Katta quvur diametri bilan payvandlangan quvur tor kvadrat ignabargli bilan ishlab chiqarilishi mumkin. Turli quvur diametrli po'lat quvurlar bir xil kvadrat ignabargli kengligida ishlab chiqarilishi mumkin. Payvand choki uzunligi mos ravishda 30% va 100% ga oshdi va ishlab chiqarish tezligi pastroq bo'ldi.
Payvandlash chastotasi
Yuqori chastota po'lat plitalar ichidagi oqimning taqsimlanishining bir xilligiga ta'sir qiladi. Yuqori chastotali payvandlash chastotasini tanlashda siz issiqlik o'tkazuvchanligini ham, qo'shni ta'sirni ham hisobga olishingiz kerak. Umuman olganda, joriy chastotani mos ravishda oshirish mumkin, bu nafaqat elektr energiyasini tejash, balki payvandlangan choklarning sifatini yaxshilash va payvand chokining issiqlik ta'sir qiluvchi maydonini kamaytirish imkonini beradi. Payvandlash samaradorligi nuqtai nazaridan, iloji boricha yuqori chastotalar qo'llaniladi. 100KHz yuqori chastotali oqim 0,1 mm qora po'latdan, 400 kHz esa faqat 0,04 mm dan o'tishi mumkin, ya'ni po'lat plitalar yuzasida oqim zichligi taqsimoti, ikkinchisi avvalgisidan deyarli 2,5 baravar yuqori.
Ishlab chiqarish amaliyotida 350 ~ 450 kHz chastotasi odatda karbonli po'lat bilan payvandlanganda tanlanishi mumkin; Qotishma po'latdan yasalgan materiallarni payvandlash uchun plastinka qalinligi 10 mm yoki undan ko'p bo'lsa, 50 ~ 150 kHz chastotada ishlatilishi mumkin, chunki qotishma po'latdan iborat xrom, qotishma po'latdan iborat xrom, sink, mis, alyuminiy va boshqa elementlarning terini yig'ish ta'siri. po'latdan farq qiladi.
Payvandlash quvvati
Nishablar trubasining kuchi juda erta soatlar uchun etarli emas va payvandlash haroratiga erishib bo'lmaydi, bu virtual payvandlash, payvandlash va payvandlash kabi nosozliklarni keltirib chiqaradi. Harorat payvandlash uchun zarur bo'lgan haroratdan ancha yuqori bo'lib, qattiq chayqalish, teshik, qoldiq va boshqa nuqsonlarni keltirib chiqaradi. Bu nuqson haddan tashqari kuyish nuqsonlari deb ataladi. Yuqori chastotali payvandlashda kirish quvvati quvur devorining qalinligi va kalıplama tezligiga qarab sozlanishi va aniqlanishi kerak. Turli xil shakllantirish usullari, turli birlik uskunalari va turli xil materiallar po'lat navlarini amaliyot bilan umumlashtirish va optimallashtirish kerak.
Yuqoridagi omillarga qo'shimcha ravishda, u payvandlash tezligini, payvandlash usulini, payvandlashni siqish bosimini va empedans tomonidan ishlatiladigan empedansni ham o'z ichiga oladi. Ushbu yuqori chastotali payvandlangan quvurlarning sifat nazorati elementlarini o'zlashtirish yanada yaxshi butiklarni yaratishi mumkin.
